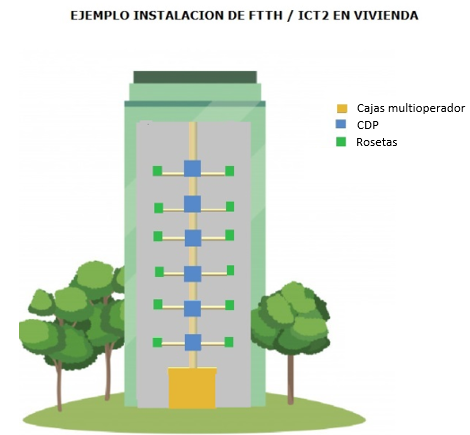

Para que la fibra óptica llegue a cada una de las viviendas hay que tener en cuenta 3 fases:
- Fase 1: conexión entre las nuevas redes de fibra óptica desplegadas en el interior de un edificio y la red de alimentación/distribución del operador. Para esta fase tenemos fundamentalmente dos modelos, que son las cajas multioperador o MOBI, tanto para 32 como 48 fibras ópticas. Estas cajas son fácilmente apilables consiguiendo de este modo mayores capacidades:
- Fase 2: conexión entre las cajas multioperador con las cajas de derivación en planta o CDP. Dependiendo de las necesidades de cada instalación tenemos cajas desde 4 hasta 24 abonados, siendo las más representativas:
- Caja derivación en planta (CDP) 8 abonados fibra óptica interior: TLX-72.03 y TLX-72.06
- Caja derivación en planta (CDP) 16 abonados fibra óptica interior: TLX-72.13
- Fase 3: conexión entre las cajas de derivación en planta (CDP) con los cables de acometida monofibra de cada cliente. Para ello se utilizan las rosetas de fibra óptica que se instalan como punto de terminación del cual emanará el cable de fibra óptica hasta el router de la vivienda u oficina. A continuación presentamos los 3 tipos de rosetas para su instalación:
